THANH HÓA - Công ty Cổ phần Thương mại Dịch vụ Kỹ thuật Chấn Hưng vừa hoàn thành lắp đặt và thử nghiệm hệ thống biến tần trung thế cho quạt gió sơ cấp Tổ máy 1 Nhà máy Nhiệt điện Nghi Sơn 1, thuộc gói thầu số 03PC-BTNS1-2025 “Cung cấp hàng hóa và xây lắp biến tần cho hệ thống quạt gió”, do Ban Quản lý dự án EVNGENCO1 – Tổng công ty Phát điện 1 làm đại diện Chủ đầu tư.

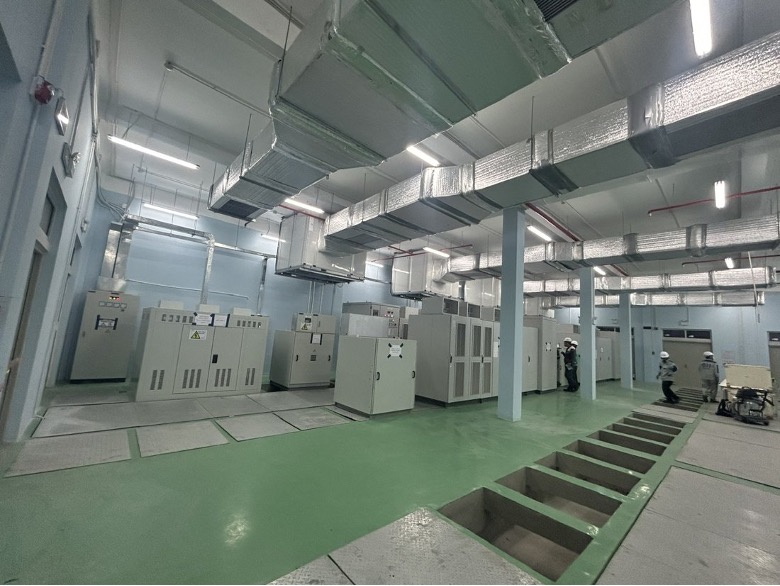

Phòng biến tần quạt gió Tổ máy 1 sau khi hoàn thiện lắp đặt. Ảnh: Chấn Hưng
Gói thầu nằm trong Dự án Đầu tư, lắp đặt biến tần cho các hệ thống quạt khói, gió tại Nhà máy Nhiệt điện Nghi Sơn 1. Chấn Hưng được lựa chọn theo Quyết định số 04/QĐ-EVNGENCO1PMB ngày 12/01/2026 và ký hợp đồng trọn gói ngày 14/01/2026, thời gian thực hiện 345 ngày.
Biến tần thay cho điều tiết cơ học
Hệ thống gồm hai bộ biến tần Inovance điện áp 6,6 kV, công suất thiết kế 1.400 kW mỗi bộ, điều khiển tốc độ động cơ hai quạt gió sơ cấp PA-1A và PA-1B của Tổ máy 1.
Thay vì để động cơ chạy tốc độ cố định rồi điều chỉnh lưu lượng bằng cơ cấu tiết lưu, biến tần thay đổi trực tiếp tần số và điện áp cấp cho động cơ, giúp quạt quay nhanh hay chậm tùy theo nhu cầu gió thực tế của lò hơi.
Theo nguyên lý của quạt ly tâm, lưu lượng gió gần như tỷ lệ thuận với tốc độ quay, trong khi công suất tiêu thụ thay đổi theo lũy thừa bậc ba của tốc độ. Nghĩa là chỉ cần giảm tốc độ quạt khoảng 20%, công suất điện tiêu thụ có thể giảm gần một nửa trong điều kiện hệ thống phù hợp. Đây là cơ sở để tiết kiệm điện khi tổ máy vận hành ở các mức phụ tải khác nhau.
Bên cạnh đó, biến tần cho phép khởi động mềm, hạn chế dòng khởi động và giảm tác động cơ học lên động cơ, khớp nối cùng hệ thống truyền động.

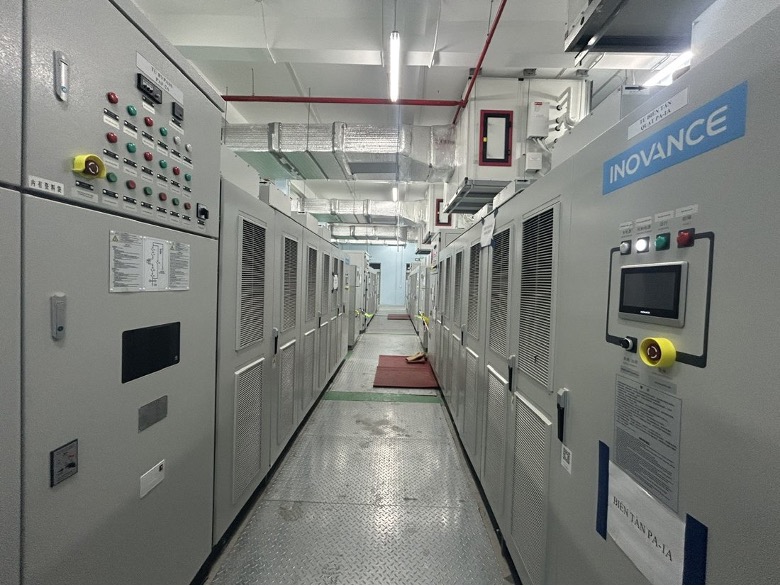

Tủ bypass (trái) và tủ biến tần quạt gió PA-1A hiệu Inovance. Ảnh: Chấn Hưng
Tích hợp với DCS Yokogawa hiện hữu
Một nội dung kỹ thuật quan trọng của dự án là đưa hệ thống biến tần mới vào hệ thống điều khiển phân tán DCS Yokogawa đang vận hành tại nhà máy. Thông qua việc bổ sung module tín hiệu, cấu hình phần mềm và xây dựng giao diện điều khiển, cán bộ vận hành có thể chạy – dừng, điều chỉnh tốc độ và giám sát trạng thái biến tần ngay tại phòng điều khiển trung tâm. Nhiệt độ, độ rung ổ trục quạt cùng các thông tin điều khiển liên quan cũng được hiển thị trên giao diện DCS.
Ngoài hai bộ biến tần, phạm vi cung cấp và lắp đặt còn gồm tủ bypass, máy biến áp khô 1.000 kVA, tủ ATS, tủ RMU, hệ thống điều hòa phòng biến tần, cáp động lực trung thế, cáp điều khiển và thiết bị phụ trợ. Hệ thống bypass tạo phương thức vận hành thay thế theo cấu hình thiết kế, góp phần tăng tính linh hoạt cho tổ máy.
Thử nghiệm đạt yêu cầu
Trong quá trình triển khai, đội ngũ kỹ thuật Chấn Hưng phối hợp chặt chẽ với Công ty Nhiệt điện Nghi Sơn, Ban Quản lý dự án EVNGENCO1, các đơn vị tư vấn và Yokogawa để lắp đặt, kiểm tra, tích hợp hệ thống, bảo đảm yêu cầu kỹ thuật và an toàn điện trung thế.
Tối 09 và 10/10/2026, các bên thử nghiệm hệ thống tại phòng điều khiển trung tâm Tổ máy 1, gồm kiểm tra trạng thái thiết bị, thao tác chạy – dừng, điều chỉnh tốc độ động cơ qua biến tần và giám sát thông số vận hành trên DCS. Kết quả bước đầu cho thấy hệ thống hoạt động ổn định, các chức năng điều khiển và giám sát đáp ứng yêu cầu.

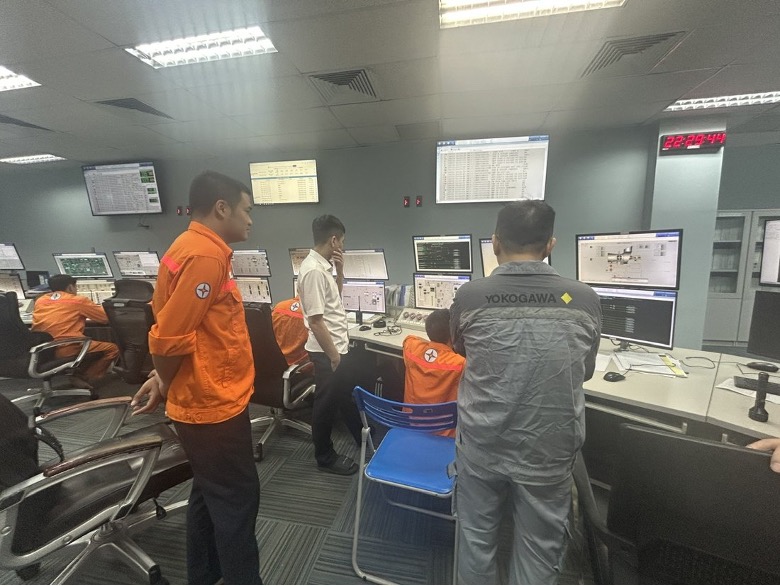

Cán bộ vận hành, kỹ sư Yokogawa và đội ngũ thi công phối hợp thử nghiệm tại phòng điều khiển trung tâm Tổ máy 1. Ảnh: Chấn Hưng

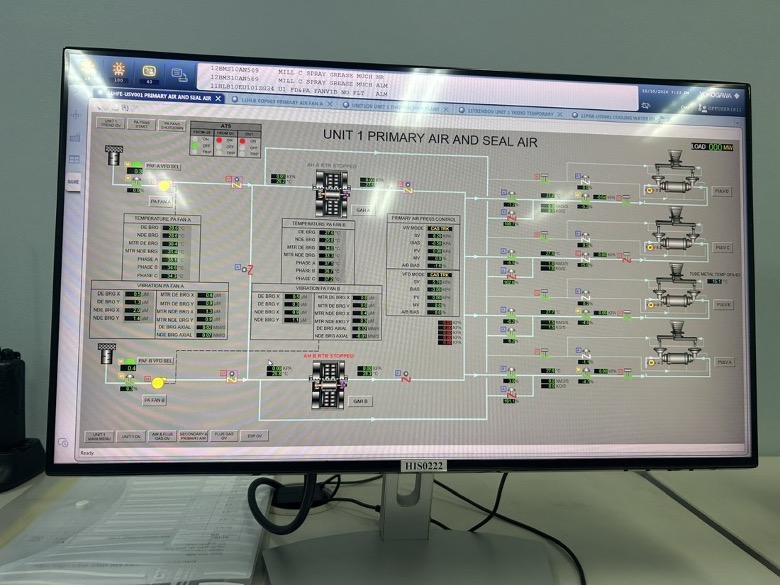

Màn hình DCS hiển thị sơ đồ “Unit 1 Primary Air and Seal Air” và điều khiển biến tần quạt PA Fan A. Ảnh: Chấn Hưng
Hướng tới nâng cao hiệu quả năng lượng
Ứng dụng biến tần trung thế cho các động cơ quạt công suất lớn là một trong những giải pháp nâng cao hiệu quả sử dụng năng lượng tại nhà máy nhiệt điện. Với quạt gió sơ cấp, khả năng điều chỉnh tốc độ linh hoạt còn giúp phối hợp tốt hơn với hệ thống điều khiển quá trình của lò hơi.
Mức tiết kiệm điện thực tế sẽ được đánh giá dựa trên số liệu vận hành ở các mức phụ tải, so sánh công suất điện tiêu thụ trước và sau khi áp dụng biến tần trong điều kiện tương đương.

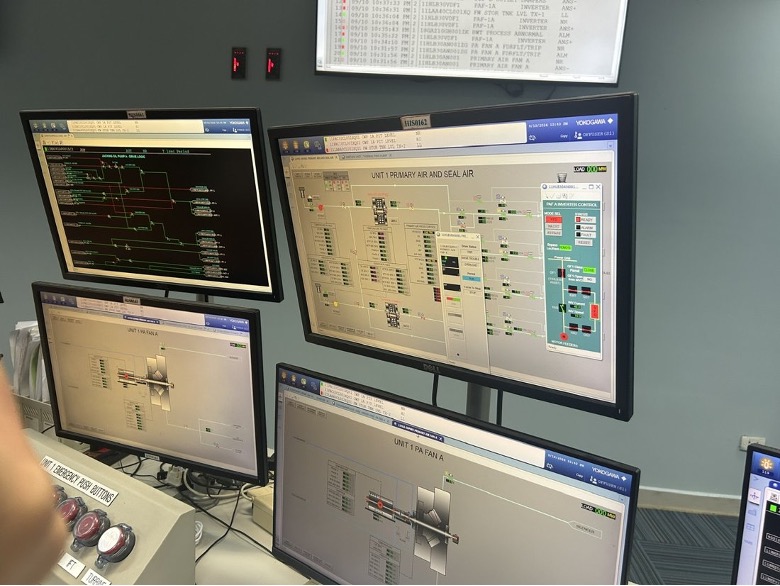

Giao diện giám sát nhiệt độ, độ rung ổ trục quạt PA Fan A/B và tín hiệu điều khiển biến tần trên DCS (10/10/2026). Ảnh: Chấn Hưng
Đại diện Chấn Hưng cho biết, việc hoàn thành lắp đặt và thử nghiệm hệ thống biến tần Tổ máy 1 là kết quả của sự phối hợp tích cực giữa Chủ đầu tư, Công ty Nhiệt điện Nghi Sơn, các đơn vị tư vấn, Yokogawa và tập thể cán bộ, kỹ sư tham gia dự án. Dự án cũng khẳng định năng lực của Chấn Hưng trong cung cấp giải pháp đồng bộ cho nhà máy điện, từ thiết bị trung thế, thi công, tích hợp hệ thống điều khiển đến thử nghiệm và đưa vào vận hành.
Huy Xuân
